Газовый Котел

NAR ДВУХКОНТУРНЫЙ КОТЕЛ

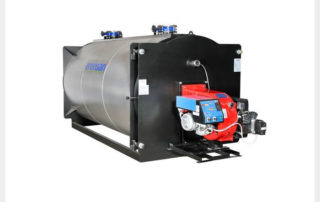

ДВУХКОНТУРНЫЙ КОТЕЛ — NAR

Мощность : 70 — 2.907 кв

Максимальное давление : до 8  бар

Вид Топлива : Жидкое и газовое топливо

ОПИСАНИЕ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ NAR

Erensan серии NA R работают на природном газе, сжиженном газе и жидком топливе, высокоэффективные и долговечные. Пониженное потребление топлива обеспечивает экономию. Особая конструкция для сведения к минимуму отложений и образования накипи на стенках котла, контактирующих с водой. Благодаря конструкции осуществляется сбалансированное теплопоглощение внутри котла и обеспечивается равномерное расширение. Котлы серии NA R, характерной чертой которых является использование технологии «реверсивного пламени», произведены с применением только местных турецких материалов силами местных рабочих. Котлы NA R могут поставляться в модульной конфигурации с целью осуществления быстрого монтажа в котельных с узкими проходами.

NAR

Пламя горелки возвращается в ту же камеру вследствие противодавления. Возвращающиеся горячие газы вынуждены встретиться с пламенем горелки ещё раз, чем обеспечивается полное сгорание оставшихся частиц топлива, а вредные продукты сгорания полностью уничтожаются. Тепло, полученное в результате действия реверсивного пламени, эффективно переносится в воду посредством «теплоотдачи излучения». Газовые турбуляторы увеличивают скорость газов горения в жаровых трубах с тем, чтобы поддерживать теплопередачу (конвективную) на оптимальном уровне.

ТЕХНИЧЕСКИЕ ДАННЫЕ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ NAR

Модель 640 800 1000 1250 1600 2000 2500
Мощность, ккал/ч 640.000 800.000 1.000.000 1.250.000 1.600.000 2.000.000 2.500.000
Мощность, кВт 744 930 1163 1453 1860 2326 2907
Противодавление, мбар 4,4 5,4 6,2 6,7 7 9 12
Подача воды , Ду 100 100 125 125 150 150 200
Возврат воды, Ду 100 100 125 125 150 150 200
Объем воды , л 841 942 1361 1572 2403 2828 3221
Сухой вес, кг 1710 2085 2510 2930 3840 4605 5535

ГАБАРИТНЫЕ РАЗМЕРЫ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ NAR

Схема размеров водогрейных котлов Erensan серии NA. R

Схема размеров водогрейных котлов Erensan серии NAR

Размеры в мм
Модель 640 800 1000 1250 1600 2000 2500
a 1980 2380 2370 2625 5910 2920 3265
b1 1370 1370 1520 1605 1730 1865 2020
b 1250 1250 1400 1485 1610 1745 1900
c1 1280 1380 1490 1545 1780 1815 1980
c 1280 1360 1470 1525 1760 1795 1960
d 1260 2910 2945 3206 3525 3545 3915
e 190 210 246 246 266 266 270
f 267 260 270 250 290 300 320
g 100 100 125 125 150 150 200
h 1070 1090 1240 1295 1460 1550 1680
i 350 400 450 500 550 600 650
k 67 67 67 67 67 67 67
m 650 740 770 797 950 938 1035
n 631 720 750 777 930 918 1015
NAR брошюра (pdf) Скачать
NAR ДВУХКОНТУРНЫЙ КОТЕЛ

TR ТРЕХКОНТУРНЫЙ КОТЕЛ

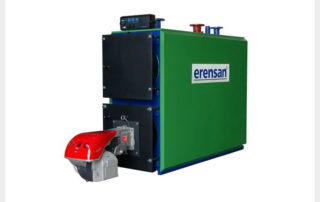

ВОДОГРЕЙНЫЙ КОТЕЛ — TR

Мощность : 80 — 1250 кв

Максимальное давление : до 8  бар

Вид Топлива : Жидкое и газовое топливо

ОПИСАНИЕ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ TR

  • Особенностью является трёхходовая компактная конструкция, обеспечивающая оптимальный термический баланс, эффективную теплоотдачу и низкие эксплуатационные расходы.
  • Более низкая тепловая нагрузка вследствие большого объёма воды.
  • Оптимальная конфигурация топки.
  • Более долгий срок службы котла благодаря наличию постоянной тяги в трёх ходах и сбалансированному охлаждению дымовых газов.
  • Вследствие низкого уровня выброса газовых отходов сводятся к минимуму вредные воздействия на окружающую среду.
  • Максимальное использование тепловой энергии, благодаря размещению турбуляторов на третьем газоходе для дымовых газов.
  • Потери теплоты на излучение и потери на догорание сведены к минимуму посредством изоляции корпуса котла 80-мм слоем стекловаты, покрытой алюминиевой фольгой.
  • Изоляционные панели котла доставляются в готовом к монтажу виде в отдельной упаковке.

ТЕХНИЧЕСКИЕ ДАННЫЕ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ TR

Модель 810 1000 1250
Мощность, кВт 810 1000 1250
Противодавление, мбар 7,2 8,5 7,6
Максимальная рабочая температура, °С 100 100 100
Максимальное рабочее давление, бар 8 8 8
Объем воды , л 690 790 930

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ TR

Схема размеров водогрейных котлов Erensan серии TR

Схема размеров водогрейных котлов Erensan серии TR

Модель L L1 B H1 H2 H3 ØD Подача воды (a) Возврат воды (c) Защитный клапан (b)
мм мм мм мм мм мм мм DN DN мм
810 2612 2210 920 1798 1967 1535 300 100 100 Ø76,1
1000 2422 2010 1020 1983 2155 1670 400 100 100 Ø76,1
1250 2827 2410 1020 1983 2160 1670 400 125 125 Ø88,9
TR брошюра (pdf) Скачать
TR ТРЕХКОНТУРНЫЙ КОТЕЛ

TR C КОНДЕНСАЦИОННЫЙ

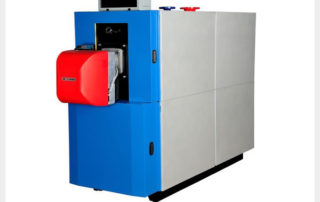

КОНДЕНСАЦИОННЫЙ ВОДОГРЕЙНЫЙ КОТЕЛ — TR C

Мощность : 80 — 1250 кв

Максимальное давление :  до 8  бар

Вид Топлива : Жидкое и газовое топливо

  • Особенностью является трёхходовая компактная конструкция, обеспечивающая оптимальный термический баланс, эффективную теплоотдачу и низкие эксплуатационные расходы.
  • Более низкая тепловая нагрузка вследствие большого объёма воды.
  • Оптимальная конфигурация топки.
  • Более долгий срок службы котла благодаря наличию постоянной тяги в трёх ходах и сбалансированному охлаждению дымовых газов.
  • Вследствие низкого уровня выброса газовых отходов сводятся к минимуму вредные воздействия на окружающую среду.
  • Максимальное использование тепловой энергии, благодаря размещению турбуляторов на третьем газоходе для дымовых газов.
  • Потери теплоты на излучение и потери на догорание сведены к минимуму посредством изоляции корпуса котла 80-мм слоем стекловаты, покрытой алюминиевой фольгой.
  • Изоляционные панели котла доставляются в готовом к монтажу виде в отдельной упаковке.
TR C брошюра (pdf) Скачать
TR C КОНДЕНСАЦИОННЫЙ

EUROMAX

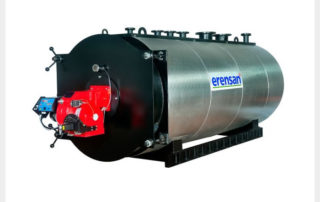

ВОДОГРЕЙНЫЙ КОТЕЛ — EUROMAX

Мощность : 1.170 -10.000 kW

Максимальное давление : до 8  бар

Вид Топлива : Жидкое — газовое топливо

  • Трехходовая конструкция обеспечивает оптимальный температурный баланс, эффективную передачу энергии и низкие эксптьассонные расходы
  • Снижения тепловая нагрузка благодаря большому объёму воды
  • Оптимальная геометрия топки
  • Более продолжительный срок службы обеспечивается постоянным притоком воздуха из трех ходовой и сбалансированным охлаждением димовых газов
  • Минимальное загрязнение окружающей среды вследствие низких выбросов дымовых газов
  • Максимальное использование энергии нагревания, благодаря турбилазутаром домового газа, расположенным в трубах для дымового газа 3-ём ходу
  • Потери тепла на излучение и потери при простое минимизированы 100 мм изоляцией стекловатой, ватой обернутой алюминивой фольгой
  • Надежный в эксплуатации дизайн котла с симметрично расположенными зонами передачи тепло
  • Оптимальная передача тепло благодаря 3-ходовой и экранированной конструкции
  • Очень низкие потери на излучение вследствие хорошей изоляции компактной, цилиндрической оболочки
  • Высокая операционная безопасность благодаря встроенным плоским распределительным головком, предназначенным для однородново температорново паспределения, перенаправляющим обратнию воду на горячие зоны котла
  • Меньшие Вибросты благодаря низкой тепловой нагрузке камеры сгорания
EUROMAX брошюра (pdf) Скачать
EUROMAX

EUROMAX C КОНДЕНСАЦИОННЫЙ

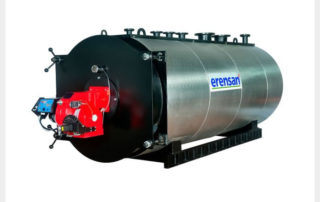

КОНДЕНСАЦИОННЫЙ ВОДОГРЕЙНЫЙ КОТЕЛ — EUROMAX C

Мощность : 1.170 — 5.000 kW

Максимальное давление : до 8  бар

Вид Топлива : Жидкое — газовое топливо

  • Трехходовая конструкция обеспечивает оптимальный температурный баланс, эффективную передачу энергии и низкие эксптьассонные расходы
  • Снижения тепловая нагрузка благодаря большому объёму воды
  • Оптимальная геометрия топки
  • Более продолжительный срок службы обеспечивается постоянным притоком воздуха из трех ходовой и сбалансированным охлаждением димовых газов
  • Минимальное загрязнение окружающей среды вследствие низких выбросов дымовых газов
  • Максимальное использование энергии нагревания, благодаря турбилазутаром домового газа, расположенным в трубах для дымового газа 3-ём ходу
  • Потери тепла на излучение и потери при простое минимизированы 100 мм изоляцией стекловатой, ватой обернутой алюминивой фольгой
  • Надежный в эксплуатации дизайн котла с симметрично расположенными зонами передачи тепло
  • Оптимальная передача тепло благодаря 3-ходовой и экранированной конструкции
  • Очень низкие потери на излучение вследствие хорошей изоляции компактной, цилиндрической оболочки
  • Высокая операционная безопасность благодаря встроенным плоским распределительным головком, предназначенным для однородново температорново паспределения, перенаправляющим обратнию воду на горячие зоны котла
  • Меньшие Вибросты благодаря низкой тепловой нагрузке камеры сгорания
EUROMAX C КОНДЕНСАЦИОННЫЙ

NAK

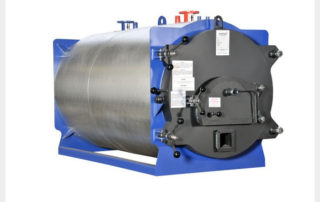

ВОДОГРЕЙНЫЙ КОТЕЛ — NAK

Мощность : 70 — 697 kW

Максимальное давление : до 8  бар

Вид Топлива: Твердое топливо

ОПИСАНИЕ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ NAK

Водоохлаждающая колосниковая решётка DRW-Düsenrost / Колосниковая решётка водяного контура

Швейцарская компания Ygnis и компания Erensan совместно разработали уголь, не образующий пыли, характеризующийся высокой температурой (1200 °С и выше) переплавки шлаков. Система подразделяет топочный воздух на первичный, который доставляется в камеру сгорания вентилятором, и вторичный, который поступает через воздушные сопла. Охлаждающая вода, циркулирующая в решётчатой системе, продляет её срок эксплуатации. Теплота, поглощаемая в ходе циркуляции по контуру решётки охлаждающей водой, превращается полезную энергию, так как эта вода поступает в основное циркуляционное кольцо системы отопления.

Радиационный теплообмен

В основе работы котлов Erensan лежит процесс сгорания под давлением, что обеспечивает высокую эффективность при малых габаритных размерах.

Турбуляторы

Газовые турбуляторы прогоняют дымовые газы по трубам котла и подают их напрямую не в дымовую трубу, а в воду. Поскольку турбуляторы увеличивают скорость газов горения посредством стимулирования турбулентного потока, конденсат уносится газами с высокой скоростью, защищая таким образом котёл от кислотной коррозии.

Автоматический контроль

Интенсивность отопления в обычно применяемых обогревателях, работающих на угле, как печка, например, напрямую зависит от количества подаваемого угля. Загрузка большего объёма угля приводит к повышенной интенсивности обогрева, что не всегда обязательно, и к потере энергии. Котёл от компании Erensan, благодаря автоматическому контролю горения, использует столько топлива, сколько необходимо.

Котёл, работающий на разных видах топлива.

Erensan NA.K- это котел, работающий на твердом топливе. По желанию, в результате быстро осуществимой модификации, можно настроить котёл для работы на жидком топливе или газе (Природный газ / Сжиженный газ). Благодаря данной модификации коэффициент полезного действия котла по сравнению с использованием угля в качестве топлива возрастёт примерно на 125 %.

Рисунок котлы Erensan серии NA. K

ТЕХНИЧЕСКИЕ ДАННЫЕ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ NAK

Модель 600 1000
Тепловая мощность, ккал/ч 600.000 1.000.000
Тепловая мощность, кВт 698 1163
Максимальное рабочее давление, бар 8 8
Максимальная рабочая тепмература, °С 100 100
Объем воды , л 841 942
Сухой вес, кг 2783 6763

ГАБАРИТНЫЕ РАЗМЕРЫ ОТОПИТЕЛЬНЫХ ВОДОГРЕЙНЫХ КОТЛОВ ERENSAN СЕРИИ NAK

Схема размеров водогрейных котлов Erensan серии NA. K

Схема размеров водогрейных котлов Erensan серии NA. K

Размеры в мм
Модель a b b1 c c1 d e f Øg DN Øh Øi k m* n
NA. K 600 2470 1856 1944 1906 1929 2920 140 310 100 1620 350 65 1 1/2″ 1563
NA. K 1000 3879 2395 2483 2445 2468 4404 165 360 125 2118 400 85 1 1/2″ 2057
NAK брошюра (pdf) Скачать
NAK
