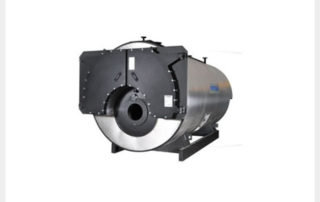

КОТЕЛ НА ПЕРЕГРЕТОЙ ВОДЕ — SHW

Мощность : 700 — 23.200 kW

Максимальное давление : до 16 бар

Вид Топлива : Жидкое и газовое топливо

Котел SHW на перегретой воде с тремя полными оборотами уходящих газов. Диапазон максимального рабочего давления 6-8-10-12-14-16 бар. Диапазон рабочей температуры 110 оС -190 оС. Диапазон мощностей от 800 кВт до 23200 кВт.

Котлы модели SHW используются для приготовления горячей воды под высоким давлением без её кипячения и выпара. Камера сгорания присоединена к камере реверсивного пламени с задней стороны. Через эту камеру дымовые газы проходят во второй контур, потом в переднюю дымовую коробку и третий трубный контур. Благодаря этому принципу работы, котел можно использовать в условиях больших нагрузок при максимальных энергетических требованиях, при высокой тепловой инерции со всеми видами горелок, включая ротационные.

	SHW	807	1008	1210	1513	1815	2016	2520	3025	3530	4035	4540
Полезная мощность	ккал/ч	688 000	860 000	1 032 000	1 290 000	1 548 000	1 720 000	2 150 000	2 580 000	3 010 000	3 440 000	3 870 000
Полезная мощность	kВт	800	1 000	1 200	1 500	1 800	2 000	2 500	3 000	3 500	4 000	4 500
Мощность топки	kВт	889	1 111	1 333	1 667	2 000	2 222	2 778	3 333	3 889	4 444	5 000
КПД при ном. мощности	%	90	90	90	90	90	90	90	90	90	90	90
Максимальная тепмература	⁰C	190	190	190	190	190	190	190	190	190	190	190
Максимальное давление	бар	16	16	16	16	16	16	16	16	16	16	16
Аэродинамическое сопротивление топки	мбар	5	6	6	6	6	6	6	6	7	7	7
Диаметр топки	мм	706	720	764	850	900	920	970	1 040	1 080	1 134	1 170
Длина топки	мм	2 820	3 060	3 280	3 340	3 430	3 500	3 810	4 114	4 374	4 624	4 864
Длина головы сгорания гор.	мм	265	265	265	265	265	265	265	265	265	265	265
Высота	мм	2 021	2 021	2 154	2 255	2 400	2 400	2 490	2 640	2 690	2 780	2 900
Ширина	мм	2 000	2 052	2 130	2 230	2 260	2 300	2 380	2 530	2 575	2 670	2 780
Длина	мм	3 936	4 180	4 400	4 460	4 555	4 620	4 935	5 275	5 555	5 810	6 050
Диаметр газохода	мм	300	300	300	300	350	550	600	650	550	600	700
Вес без воды	кг	4 277	4 537	5 304	6 081	7 009	7 403	8 642	10 571	11 647	13 290	14 727
Объем воды	л	3 278	3 536	4 596	5 030	6 154	6 124	7 157	8 919	9 720	11 028	13 160

	SHW	5045	6050	7060	8070	9080	10090	T120100	T146120	T175146	T232195
Полезная мощность	ккал/ч	4 300 000	5 160 000	6 020 000	6 880 000	7 740 000	8 600 000	10 320 000	12 556 000	15 050 000	20 000 000
Полезная мощность	kВт	5 000	6 000	7 000	8 000	9 000	10 000	12 000	14 600	17 500	23 200
Мощность топки	kВт	5 556	6 667	7 778	8 889	10 000	11 111	13 333	16 222	19 444	25 778
КПД	%	90	90	90	90	90	90	90	90	90	90
Максимальная тепмература	⁰C	190	190	190	190	190	190	190	190	190	190
Максимальное давление	бар	16	16	16	16	16	16	16	16	16	16
Аэродинамическое сопротивление топки	мбар	7	8	9	9	9	10	10	10	10	9
Диаметр топки	мм	1 210	1 220	1 320	1 380	1 430	1 480	2х1220	2х1270	2х1340	2х1510
Длина топки	мм	5 084	5 504	5 504	5 884	6 230	6 560	5 500	5 980	6 330	6 765
Длина головы сгорания гор.	мм	265	265	265	265	265	265	265	265	265	265
Высота	мм	2 980	3 000	3 170	3 290	3 370	3 434	4 092	4 313	4 432	4 830
Ширина	мм	2 840	2 860	2 970	3 110	3 100	3 160	3 870	4 120	4 306	4 670
Длина	мм	6 270	6 740	6 785	7 170	7 515	7 844	6 948	7 450	7 972	8 240
Диаметр газохода	мм	700	750	800	900	900	900	1 250	1 400	1 500	1 100
Вес без воды	кг	16 252	17 578	19 625	21 515	25 350	26 817	32 086	37 697	44 490	56 921
Объем воды	л	14 257	15 666	16 767	19 729	20 793	22 688	28 901	36 674	41 976	49 473

SHW брошюра (pdf)

Скачать

SHW

EUROMAX S
Gallery

EUROMAX S

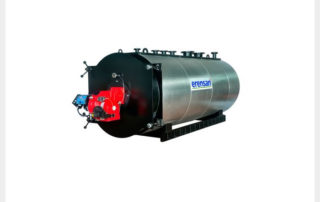

КОТЕЛ НА ПЕРЕГРЕТОЙ ВОДЕ — EUROMAX S

Мощность : 1.179 — 5.000 kW

Максимальное давление : до 8 бар

Вид Топлива : Жидкое — газовое топливо

Трехходовая конструкция обеспечивает оптимальный температурный баланс, эффективную передачу энергии и низкие эксптьассонные расходы
Снижения тепловая нагрузка благодаря большому объёму воды
Оптимальная геометрия топки
Более продолжительный срок службы обеспечивается постоянным притоком воздуха из трех ходовой и сбалансированным охлаждением димовых газов
Минимальное загрязнение окружающей среды вследствие низких выбросов дымовых газов
Максимальное использование энергии нагревания, благодаря турбилазутаром домового газа, расположенным в трубах для дымового газа 3-ём ходу
Потери тепла на излучение и потери при простое минимизированы 100 мм изоляцией стекловатой, ватой обернутой алюминивой фольгой
Надежный в эксплуатации дизайн котла с симметрично расположенными зонами передачи тепло
Оптимальная передача тепло благодаря 3-ходовой и экранированной конструкции
Очень низкие потери на излучение вследствие хорошей изоляции компактной, цилиндрической оболочки
Высокая операционная безопасность благодаря встроенным плоским распределительным головком, предназначенным для однородново температорново паспределения, перенаправляющим обратнию воду на горячие зоны котла
Меньшие Вибросты благодаря низкой тепловой нагрузке камеры сгорания

EUROMAX S брошюра (pdf)

Скачать

EUROMAX S

HWR
Gallery

HWR

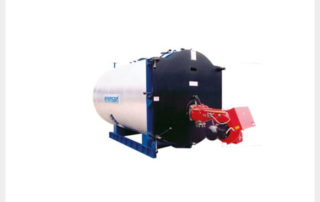

КОТЕЛ НА ПЕРЕГРЕТОЙ ВОДЕ — HWR

Мощность : 465 — 4.070 kW

Максимальное давление: до 16 бар

Вид Топлива : Жидкое и газовое топливо

В работе котлов данной серии для приготовления под высоким давлением перегретой воды используется принцип реверсивного пламени. Согласно данному методу, те частицы топлива, которые не догорели на первом проходе, возвращаются обратно в огонь, чем и достигается их полное сгорание.
Полное сгорание обеспечивает высокую эффективность и низкие показатели выбросов отработанных газов. Расположенные внутри дымовых труб турбуляторы также помогают в достижении этой цели. Арматура котла гарантирует безопасную работу при высоком давлении. Реле повышенного и пониженного давления, дифференциальное реле давления являются обязательными для обеспечения безопасности эксплуатации

	HWR	400	500	600	750	1000	1250	1500	2000	2500	3500
Полезная мощность	ккал/ч	400 000	500 000	600 000	750 000	1 000 000	1 250 000	1 500 000	2 000 000	2 500 000	3 500 000
Полезная мощность	kВт	464	580	696	870	1 160	1 450	1 740	2 320	2 900	4 060
Мощность топки	kВт	516	644	773	967	1 289	1 611	1 933	2 578	3 222	4 511
КПД при номинальной мощности	%	90	90	90	90	90	90	90	90	90	90
Максимальная тепмература	⁰C	190	190	190	190	190	190	190	190	190	190
Максимальное давление	бар	16	16	16	16	16	16	16	16	16	16
Аэродинамическое сопротивление топки	мбар	3	3,5	5	5,5	6	6	6,5	7	7,5	8
Диаметр топки	мм	706	720	764	850	900	920	970	1 040	1 080	1 134
Длина топки	мм	2 820	3 060	3 280	3 340	3 430	3 500	3 810	4 114	4 374	4 624
Длина головы сгорания горелки	мм	320	320	320	320	320	365	555	555	555	555
Высота	мм	1 688	1 688	1 751	1 825	1 896	2 016	2 285	2 350	2 480	2 745
Ширина	мм	1 320	1 320	1 400	1 480	1 550	1 650	1 922	2 000	2 110	2 735
Длина	мм	2 388	2 388	2 573	2 788	2 983	3 350	3 490	3 840	4 115	4 430
Диаметр газохода	мм	300	350	350	400	450	500	550	600	650	750
Вес без воды	кг	1 861	1 861	2 146	2 516	2 881	3 609	4 627	5 430	6 368	8 007
Объем воды	л	1 178	1 178	1 440	1 858	2 246	2 772	3 100	3 464	4 384	6 486

HWR брошюра (pdf)

Скачать
