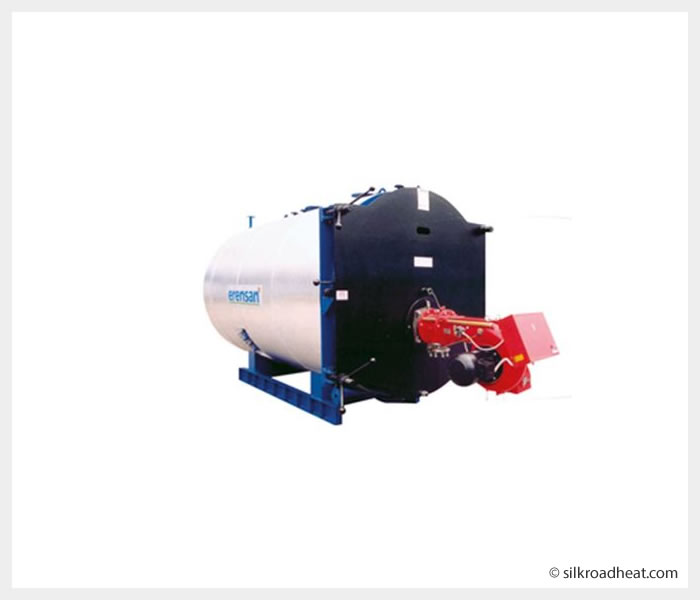

КОТЕЛ НА ПЕРЕГРЕТОЙ ВОДЕ — HWR
Мощность : 465 — 4.070 kW
Максимальное давление: до 16 бар
Вид Топлива : Жидкое и газовое топливо
В работе котлов данной серии для приготовления под высоким давлением перегретой воды используется принцип реверсивного пламени. Согласно данному методу, те частицы топлива, которые не догорели на первом проходе, возвращаются обратно в огонь, чем и достигается их полное сгорание.
Полное сгорание обеспечивает высокую эффективность и низкие показатели выбросов отработанных газов. Расположенные внутри дымовых труб турбуляторы также помогают в достижении этой цели. Арматура котла гарантирует безопасную работу при высоком давлении. Реле повышенного и пониженного давления, дифференциальное реле давления являются обязательными для обеспечения безопасности эксплуатации
HWR | 400 | 500 | 600 | 750 | 1000 | 1250 | 1500 | 2000 | 2500 | 3500 | |
Полезная мощность | ккал/ч | 400 000 | 500 000 | 600 000 | 750 000 | 1 000 000 | 1 250 000 | 1 500 000 | 2 000 000 | 2 500 000 | 3 500 000 |
Полезная мощность | kВт | 464 | 580 | 696 | 870 | 1 160 | 1 450 | 1 740 | 2 320 | 2 900 | 4 060 |
Мощность топки | kВт | 516 | 644 | 773 | 967 | 1 289 | 1 611 | 1 933 | 2 578 | 3 222 | 4 511 |
КПД при номинальной мощности | % | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Максимальная тепмература | ⁰C | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 |
Максимальное давление | бар | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Аэродинамическое сопротивление топки | мбар | 3 | 3,5 | 5 | 5,5 | 6 | 6 | 6,5 | 7 | 7,5 | 8 |
Диаметр топки | мм | 706 | 720 | 764 | 850 | 900 | 920 | 970 | 1 040 | 1 080 | 1 134 |
Длина топки | мм | 2 820 | 3 060 | 3 280 | 3 340 | 3 430 | 3 500 | 3 810 | 4 114 | 4 374 | 4 624 |
Длина головы сгорания горелки | мм | 320 | 320 | 320 | 320 | 320 | 365 | 555 | 555 | 555 | 555 |
Высота | мм | 1 688 | 1 688 | 1 751 | 1 825 | 1 896 | 2 016 | 2 285 | 2 350 | 2 480 | 2 745 |
Ширина | мм | 1 320 | 1 320 | 1 400 | 1 480 | 1 550 | 1 650 | 1 922 | 2 000 | 2 110 | 2 735 |
Длина | мм | 2 388 | 2 388 | 2 573 | 2 788 | 2 983 | 3 350 | 3 490 | 3 840 | 4 115 | 4 430 |
Диаметр газохода | мм | 300 | 350 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 750 |
Вес без воды | кг | 1 861 | 1 861 | 2 146 | 2 516 | 2 881 | 3 609 | 4 627 | 5 430 | 6 368 | 8 007 |
Объем воды | л | 1 178 | 1 178 | 1 440 | 1 858 | 2 246 | 2 772 | 3 100 | 3 464 | 4 384 | 6 486 |
